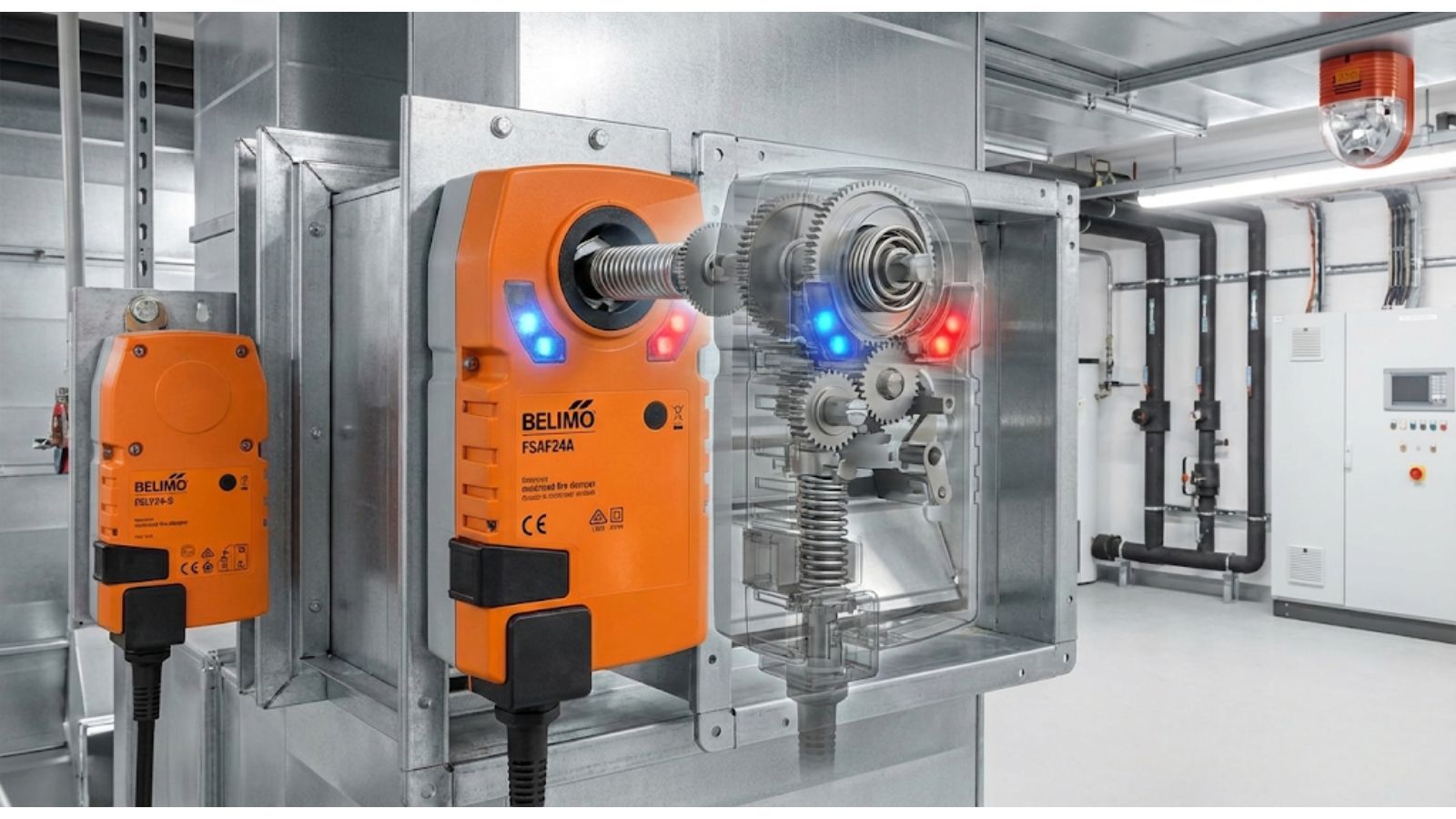

Tiêu chuẩn chất lượng, chứng nhận và quy trình lắp đặt an toàn cho Động cơ Belimo FSAF24A & FSLF24-S

Tác giả: Admin VLTC | Thời gian đọc: 10 phút | Chuyên mục: Kiến Thức

Trong lĩnh vực Phòng cháy chữa cháy (PCCC), không có chỗ cho sự "tạm ổn". Khi đối mặt với hỏa hoạn, mọi thiết bị đều phải hoạt động chính xác 100% theo kịch bản đã định. Đối với hệ thống Van chặn lửa động cơ (MFD), bộ truyền động (actuator) chính là thành phần quyết định sự thành bại đó.

Tại Vật Liệu Toàn Cầu (VLTC), chúng tôi không chỉ cung cấp sản phẩm, chúng tôi cung cấp sự an tâm. Đó là lý do VLTC lựa chọn hai dòng động cơ chủ lực Belimo FSAF24A và FSLF24-S cho các công trình trọng điểm. Nhưng điều gì bảo chứng cho chất lượng của chúng? Và làm thế nào để đảm bảo chúng được lắp đặt đúng cách để phát huy tối đa hiệu quả?

Bài viết này sẽ đi sâu phân tích các tiêu chuẩn động cơ Belimo, các chứng nhận quốc tế uy tín mà sản phẩm đạt được, và cung cấp một hướng dẫn quy trình lắp đặt động cơ Belimo an toàn, chuẩn kỹ thuật.

1. Triết lý đằng sau tiêu chuẩn động cơ Belimo

Trước khi nói về các con số và chứng chỉ, cần hiểu rõ triết lý sản xuất đã làm nên thương hiệu Belimo. Trong gần 50 năm, Belimo chỉ tập trung vào một việc duy nhất: làm cho các thiết bị điều khiển van trở nên tốt nhất thế giới.

Khác với các thiết bị HVAC thông thường hoạt động liên tục, động cơ PCCC có đặc thù là "nằm chờ". Nó có thể không hoạt động trong 5 năm, 10 năm, nhưng vào giây phút có cháy, nó bắt buộc phải thực hiện hành trình đóng/mở ngay lập tức.

Tiêu chuẩn động cơ Belimo được xây dựng dựa trên triết lý "Fit and Forget" (Lắp đặt và An tâm).

• Kiểm tra 100% trước xuất xưởng: Không giống như quy trình kiểm tra xác suất, mỗi một chiếc động cơ Belimo FSAF24A hay FSLF24-S trước khi rời nhà máy đều phải trải qua bài kiểm tra chức năng toàn diện, bao gồm cả kiểm tra lực kéo và chức năng lò xo tự hồi.
• Độ bền vòng đời thực tế: Belimo không chỉ test trong phòng thí nghiệm. Các tiêu chuẩn nội bộ của hãng đảm bảo động cơ hoạt động bền bỉ trong môi trường thực tế đầy bụi bẩn, độ ẩm và biến động nhiệt độ của công trình xây dựng. Động cơ sử dụng công nghệ không chổi than (Brushless DC) giúp loại bỏ ma sát, tăng tuổi thọ lên gấp nhiều lần so với công nghệ cũ.

>>> Để hiểu rõ tại sao độ bền này lại quan trọng, mời xem lại bài viết về nguyên lý hoạt động: Nguyên lý vận hành, hướng dẫn chọn nguồn điện và đấu nối Động cơ Belimo FSAF24A & FSLF24-S.

2. Các Chứng nhận Quốc tế uy tín của FSAF24A & FSLF24-S

Đối với các dự án có vốn đầu tư nước ngoài (FDI), các tòa nhà hạng A, hoặc các công trình yêu cầu nghiệm thu PCCC khắt khe, các chứng nhận quốc tế là tấm vé thông hành bắt buộc.

Hai model FSAF24A và FSLF24-S do VLTC cung cấp được thiết kế để đáp ứng các tiêu chuẩn cao nhất thế giới trong lĩnh vực an toàn cháy nổ.

2.1. Tiêu chuẩn UL (Underwriters Laboratories) - Hoa Kỳ

Đây được xem là "tiêu chuẩn vàng" cho các thiết bị PCCC trên toàn cầu.

• UL 555S (Standard for Smoke Dampers): Cả FSAF24A và FSLF24-S đều được liệt kê (UL Listed) là thiết bị truyền động phù hợp cho van ngăn khói. Tiêu chuẩn này đòi hỏi động cơ phải hoạt động được trong điều kiện nhiệt độ cao (thường là 250°F hoặc 350°F tùy phân loại) và chịu được áp lực gió lớn trong khi vận hành.
• UL 555 (Standard for Fire Dampers): Mặc dù đây là tiêu chuẩn cho toàn bộ cụm van, nhưng động cơ Belimo được thiết kế để là thành phần không thể tách rời giúp cụm van đạt được tiêu chuẩn này, đặc biệt là khả năng đóng kín tin cậy nhờ cơ chế lò xo mạnh mẽ.

2.2. Chứng nhận CE (Châu Âu)

Các sản phẩm mang dấu CE (Conformité Européenne) tuyên bố rằng chúng tuân thủ các yêu cầu về an toàn, sức khỏe và bảo vệ môi trường của Liên minh Châu Âu.

• Đối với FSAF24A và FSLF24-S, điều này bao gồm tuân thủ các chỉ thị về Điện áp thấp (LVD) và Tương thích điện từ (EMC), đảm bảo động cơ hoạt động an toàn và không gây nhiễu cho các thiết bị điện tử khác trong tòa nhà.

2.3. Tiêu chuẩn ISO 9001 & ISO 14001

• ISO 9001 (Quản lý chất lượng): Chứng minh rằng quy trình sản xuất của Belimo được kiểm soát chặt chẽ, đảm bảo chất lượng sản phẩm đồng nhất.
• ISO 14001 (Quản lý môi trường): Thể hiện cam kết phát triển bền vững, một yếu tố ngày càng được các chủ đầu tư công trình xanh (Green Building) quan tâm.

3. Quy trình lắp đặt động cơ Belimo an toàn và chuẩn kỹ thuật

Sở hữu một thiết bị đạt chuẩn quốc tế là bước đầu tiên, nhưng việc lắp đặt động cơ Belimo an toàn và đúng kỹ thuật mới là yếu tố quyết định hiệu quả vận hành cuối cùng. Dưới đây là quy trình lắp đặt chuẩn cho FSAF24A và FSLF24-S trên van chặn lửa MFD của VLTC.

Bước 1: Kiểm tra trước khi lắp đặt

• An toàn điện: Đảm bảo nguồn điện cấp cho khu vực lắp đặt đã được ngắt hoàn toàn.
• Kiểm tra Van (Damper): Trước khi gắn động cơ, hãy dùng tay xoay trục van để đảm bảo cánh van di chuyển trơn tru, không bị kẹt bởi vữa, bụi bẩn hay biến dạng cơ khí. Động cơ không thể sửa lỗi kẹt cơ khí của van.
• Kiểm tra Động cơ: Xác định đúng model cần lắp. FSLF24-S cho van nhỏ, FSAF24A cho van lớn. Kiểm tra thông số điện áp trên nhãn (Chắc chắn là 24V AC/DC).

Bước 2: Gắn kết cơ khí

Quá trình này đòi hỏi sự chính xác để đảm bảo lực mô-men xoắn được truyền tải hiệu quả.

1. Xác định vị trí Fail-Safe: Xác định xem van cần Đóng hay Mở khi mất điện (đối với van chặn lửa thông thường là Đóng). Đặt cánh van về vị trí này (thường là vị trí 0°).
2. Lắp đặt Động cơ lên trục:
   • Lồng kẹp trục (U-bolt clamp) của động cơ vào trục van.
   • Đối với FSLF24-S (thiết kế mỏng): Đảm bảo trục van đủ dài để kẹp bám chắc chắn.
   • Đối với FSAF24A (lực lớn 15Nm): Cần chú ý hơn đến độ chắc chắn. Đảm bảo kẹp trục được siết chặt theo đúng lực siết khuyến cáo (thường khoảng 6-8 Nm cho bu lông kẹp). Cảnh báo: Không siết quá lực gây hỏng ren hoặc biến dạng trục.
3. Cố định thanh chống xoay (Anti-rotation strap): Đây là bước cực kỳ quan trọng. Thanh này giữ cho thân động cơ đứng yên khi trục motor quay.
   • Gắn chặt thanh chống xoay vào thân van hoặc ống gió bằng vít tự khoan hoặc bu lông.
   • Đảm bảo chốt trên thân động cơ nằm gọn trong khe của thanh chống xoay, cho phép một chút chuyển động tịnh tiến nhưng ngăn cản chuyển động xoay. Lưu ý: FSAF24A có lực xoắn lớn nên cần cố định thanh này thật chắc chắn.

Bước 3: Đấu nối điện

Tuân thủ tuyệt đối sơ đồ đấu nối trong hướng dẫn kỹ thuật đi kèm sản phẩm.

1. Đấu nối nguồn (24V): Sử dụng dây dẫn có tiết diện phù hợp. Đấu nối chính xác cực tính (đối với DC) hoặc dây nóng/trung tính (đối với AC) vào các chân cấp nguồn. Đảm bảo sử dụng ống ruột gà hoặc máng cáp để bảo vệ dây dẫn theo tiêu chuẩn PCCC.
2. Đấu nối tín hiệu phản hồi (Auxiliary Switches - nếu có): Đấu nối các dây tiếp điểm khô (thường là S1, S2, S3...) về tủ điều khiển hoặc module giám sát BMS. Tuyệt đối không cấp nguồn điện vào các dây tín hiệu này.

Bước 4: Kiểm tra chức năng - Bước quan trọng nhất

Sau khi lắp đặt xong, bắt buộc phải thực hiện bài kiểm tra chức năng "Fail-Safe":

1. Cấp nguồn điện 24V: Quan sát động cơ quay đưa van về vị trí hoạt động (thường là vị trí Mở 90°). Đảm bảo van mở hết hành trình và động cơ dừng lại êm ái.
2. Ngắt nguồn điện đột ngột: Đây là mô phỏng sự cố. Quan sát xem lò xo tự hồi có bung ra và đóng van lại hoàn toàn về vị trí an toàn (0°) hay không. Quá trình này phải diễn ra nhanh chóng (thường < 20s) và dứt khoát.
3. Kiểm tra tín hiệu phản hồi trên tủ điều khiển xem có báo đúng trạng thái Đóng/Mở hay không.

4. Tại sao chọn Vật Liệu Toàn Cầu cho các giải pháp Belimo?

Việc tuân thủ các tiêu chuẩn động cơ Belimo và quy trình lắp đặt an toàn đòi hỏi kiến thức chuyên môn sâu rộng.

Tại Vật Liệu Toàn Cầu (VLTC), chúng tôi không chỉ là nhà cung cấp thương mại. Chúng tôi là đối tác kỹ thuật của bạn:

• Sản phẩm chính hãng: Cam kết cung cấp Belimo FSAF24A & FSLF24-S chính ngạch, đầy đủ CO/CQ và các chứng chỉ UL/CE đi kèm.
• Tư vấn chuyên sâu: Đội ngũ kỹ sư của VLTC am hiểu sâu sắc về PCCC, sẵn sàng tư vấn chọn model và giải pháp lắp đặt tối ưu nhất cho từng dự án.
• Hỗ trợ kỹ thuật hiện trường: Chúng tôi sẵn sàng có mặt tại công trình để hướng dẫn lắp đặt mẫu, đảm bảo nhà thầu thi công đúng quy trình an toàn.

5. Kết luận

Sự an toàn của một công trình không nằm ở những lời hứa hẹn, mà nằm ở những tiêu chuẩn quốc tế được kiểm chứng và những quy trình kỹ thuật được thực hiện nghiêm ngặt.

Với việc lựa chọn động cơ Belimo FSAF24A & FSLF24-S đạt chuẩn UL/CE và tuân thủ quy trình lắp đặt an toàn mà Vật Liệu Toàn Cầu khuyến nghị, các chủ đầu tư đang đặt một nền móng vững chắc cho sự an toàn PCCC của tòa nhà trong suốt vòng đời hoạt động.

Quý khách hàng cần cung cấp hồ sơ kỹ thuật, chứng chỉ của động cơ Belimo hoặc tư vấn biện pháp thi công? Hãy liên hệ ngay với VLTC để nhận được sự hỗ trợ chuyên nghiệp nhất.
