Trong thiết kế và thi công hệ thống cơ điện (M&E) cho các tòa nhà cao tầng, trung tâm thương mại hay nhà máy công nghiệp, van động cơ (Motorized Fire Damper - MFD) được ví như "bộ não" của hệ thống ngăn cháy lan. Khác với các loại van cầu chì hoạt động thụ động, van động cơ mang lại khả năng kiểm soát khói và lửa chủ động, tích hợp hoàn hảo vào hệ thống quản lý tòa nhà (BMS).
Tuy nhiên, trước sự thắt chặt của các quy định PCCC mới (như QCVN 06:2022/BXD), việc lựa chọn thiết bị không chỉ dừng lại ở tên gọi. Chủ đầu tư và nhà thầu cần nắm rõ thông số kỹ thuật van động cơ chi tiết và các tiêu chuẩn kiểm định van động cơ bắt buộc để đảm bảo công trình được nghiệm thu suôn sẻ.
Bài viết này của Vật Liệu Toàn Cầu (VLTC) sẽ cung cấp bảng thông số kỹ thuật "giải phẫu" chi tiết nhất của dòng van MFD EI60, đồng thời phân tích các tiêu chuẩn kiểm định khắt khe mà sản phẩm này đã vượt qua.
1. Tại sao cần quan tâm đến thông số kỹ thuật chi tiết?
Nhiều khách hàng thường chỉ quan tâm đến kích thước ống gió mà bỏ qua các thông số vật liệu cốt lõi. Thực tế, khả năng chịu lửa EI60 (60 phút) của van phụ thuộc hoàn toàn vào độ dày tôn, cấu tạo cánh và chất lượng động cơ.
Một bộ van không đạt chuẩn về độ dày thân (ví dụ chỉ 1.2mm thay vì 2.0mm) sẽ dễ dàng bị biến dạng, cong vênh khi nhiệt độ lò đốt tăng cao, dẫn đến hở gioăng và thất bại trong bài test ngăn khói. Do đó, bảng thông số dưới đây chính là "cam kết chất lượng" của Vật Liệu Toàn Cầu đối với an toàn của công trình.
2. Bảng thông số kỹ thuật van động cơ MFD EI60
Dựa trên Catalog kỹ thuật chính thức của VLTC, dưới đây là bảng thông số chi tiết nhất cho dòng van chặn lửa động cơ EI60:
2.1. Thông số cơ khí và Vật liệu
Đây là phần khung xương đảm bảo tính toàn vẹn (Integrity - E) của van:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.2. Thông số Động cơ điều khiển
Đây là "trái tim" vận hành của van. VLTC sử dụng các dòng động cơ uy tín như KLB hoặc Belimo với thông số cụ thể:
- Model động cơ: DFA16-220 (cho dòng 220V) hoặc DFA-20-24 (cho dòng 24V).
- Điện áp định mức (Rated Voltage): AC220V hoặc AC/DC24V.
- Lực xoắn (Output Torque): Từ 16 N.m đến 20 N.m. Lực xoắn lớn giúp động cơ đóng mở cánh van nặng (do cấu tạo dày 25mm) một cách dứt khoát.
- Công suất (Rated Power): 7W - 12W, tiết kiệm năng lượng.
- Thời gian chạy (Running Time): Khoảng 40s - 60s (hoặc nhanh hơn tùy model) để đóng/mở hoàn toàn.
- Tín hiệu điều khiển: Động cơ có 7 dây kết nối, cung cấp tín hiệu phản hồi Đóng/Mở (Passive opening and closing signal) về tủ trung tâm.
>>> Tìm hiểu thêm về Van cầu chì FD – Giải pháp kinh tế hơn cho các vị trí không yêu cầu điều khiển tự động.
3. Phân loại kỹ thuật theo kích thước đường ống
Một trong những sai lầm phổ biến khi đặt hàng là không nắm rõ quy cách số lượng cánh. Thông số kỹ thuật van động cơ sẽ thay đổi tùy thuộc vào kích thước ống gió (Rộng W x Cao D) để đảm bảo độ bền cơ học:
- Van MFD 1 cánh - 1 động cơ:
- Áp dụng cho: Chiều rộng $W \le 600mm$ và Chiều cao $D \le 1200mm$.
- Cấu tạo: 01 cánh van gỗ MDF và 01 động cơ xoay cánh.
- Van MFD 2 cánh - 2 động cơ:
- Áp dụng cho: Chiều rộng $W \le 600mm$ nhưng Chiều cao $D > 1200mm$.
- Cấu tạo: Thân van chia làm 2 khoang xếp chồng, sử dụng 2 cánh và 2 động cơ hoạt động đồng thời.
- Van MFD 4 cánh - 4 động cơ:
- Áp dụng cho: Chiều rộng $W > 600mm$ và Chiều cao $D > 1200mm$.
- Cấu tạo: Kết cấu dạng lưới (Grid), chia thành 4 ô van nhỏ để tăng cường khả năng chịu lực cho các đường ống gió tiết diện lớn.
4. Tiêu chuẩn kiểm định van động cơ: Tấm vé thông hành pháp lý
Sở hữu thông số kỹ thuật "khủng" là chưa đủ, van động cơ bắt buộc phải vượt qua các bài test thực tế. Tại Việt Nam, tiêu chuẩn kiểm định van động cơ được quy định rất nghiêm ngặt.
4.1. Các tiêu chuẩn áp dụng
Sản phẩm của Vật Liệu Toàn Cầu được thiết kế và thử nghiệm dựa trên các bộ tiêu chuẩn quốc tế và Việt Nam:
- ISO 10294-1:1996: Phương pháp thử nghiệm khả năng chịu lửa cho van chặn lửa.
- ISO 10294-2:1999: Phân loại, chỉ tiêu và phạm vi áp dụng kết quả thử nghiệm.
- TCVN 9311-1:2012: Thử nghiệm chịu lửa các bộ phận công trình.
4.2. Kết quả kiểm định thực tế
Theo Báo cáo thử nghiệm số 000760-2022/TNCL và Giấy chứng nhận kiểm định phương tiện PCCC số 4604/KD-PCCC-PY do Cục Cảnh sát PCCC và CNCH cấp:
- Giới hạn chịu lửa đạt được: EI 60 (60 phút).
- E (Integrity - Tính toàn vẹn): Van không bị nứt, gãy, hở khe quá mức cho phép, ngăn không cho ngọn lửa đi qua trong 60 phút.
- I (Insulation - Tính cách nhiệt): Nhờ lớp cánh gỗ MDF 25mm và bìa gốm, nhiệt độ bề mặt không cháy của van không tăng quá mức quy định, ngăn cháy lan do bức xạ nhiệt.
4.3. Quy trình quản lý chất lượng

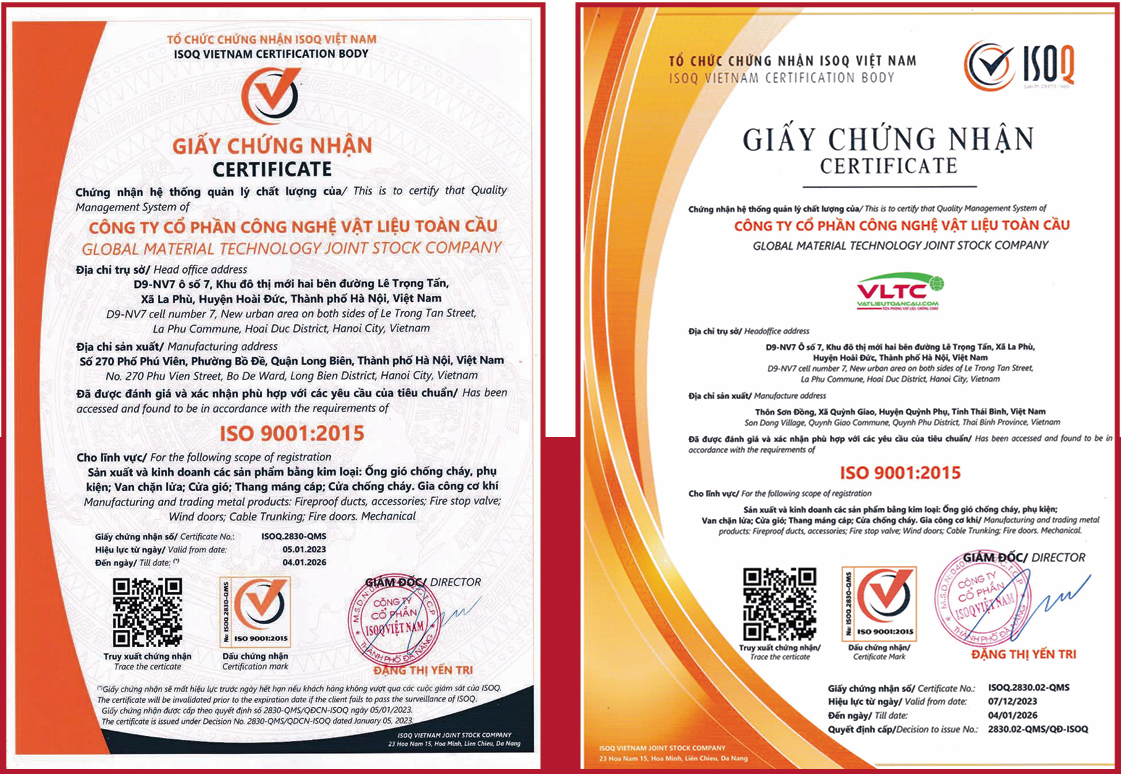

Ngoài kiểm định mẫu đốt, quy trình sản xuất đại trà của VLTC cũng được giám sát bởi hệ thống quản lý chất lượng ISO 9001:2015 (Chứng nhận số ISOQ.2830-QMS). Điều này đảm bảo 100% sản phẩm xuất xưởng đều có chất lượng đồng nhất với mẫu đã đi đốt kiểm định.
.png)
5. Ứng dụng và Vai trò trong hệ thống HVAC & PCCC
Với thông số kỹ thuật van động cơ vượt trội như trên, sản phẩm của VLTC được ứng dụng rộng rãi tại các vị trí trọng yếu:
- Hệ thống hút khói sự cố: Van thường đóng, khi có cháy sẽ tự động mở để quạt hút khói hoạt động.
- Hệ thống tăng áp cầu thang: Ngăn khói xâm nhập vào buồng thang thoát hiểm.
- Vị trí xuyên tường/sàn ngăn cháy: Đóng vai trò như một vách ngăn lửa tự động.
Các dự án tiêu biểu đã sử dụng van MFD của VLTC bao gồm: Nhà máy MOONS' INDUSTRIES (Hải Phòng), Bệnh viện Gia Định (TP.HCM), Tòa nhà Trống Đồng Mễ Trì (Hà Nội)....
6. Kết luận
Việc lựa chọn van động cơ không chỉ dựa trên giá thành mà phải căn cứ vào thông số kỹ thuật van động cơ chuẩn xác và hồ sơ tiêu chuẩn kiểm định van động cơ minh bạch. Một sai sót nhỏ về độ dày thân van hay vật liệu cánh cũng có thể dẫn đến hậu quả nghiêm trọng khi xảy ra hỏa hoạn và rắc rối pháp lý khi nghiệm thu.
Với cam kết "Tiên phong vật liệu chống cháy", Vật Liệu Toàn Cầu mang đến giải pháp van MFD EI60 với thân tole dày 2.0mm, cánh cách nhiệt MDF 25mm và động cơ thông minh – đáp ứng mọi tiêu chuẩn khắt khe nhất của Bộ Công an.
