Trong hệ thống Phòng cháy chữa cháy (PCCC) hiện đại, đặc biệt là tại các tòa nhà cao tầng và nhà xưởng công nghiệp, van cầu chì (hay còn gọi là Van chặn lửa FD) đóng vai trò như một "lá chắn thép". Nhiệm vụ của nó là tự động cô lập đám cháy, ngăn chặn khói và lửa lan truyền qua đường ống thông gió.
Tuy nhiên, không phải loại van nào cũng giống nhau. Tùy thuộc vào kích thước đường ống gió và yêu cầu kỹ thuật của công trình, phân loại van cầu chì sẽ có những sự khác biệt rõ rệt về cấu tạo cánh và cơ chế vận hành.
Bài viết này của Vật Liệu Toàn Cầu (VLTC) sẽ giúp các nhà thầu, kỹ sư cơ điện và chủ đầu tư hiểu sâu về cách phân loại các dòng van chặn lửa cầu chì EI60 phổ biến nhất hiện nay, dựa trên các tiêu chuẩn kiểm định mới nhất.
1. Tại sao cần phân loại van cầu chì?
Trước khi đi sâu vào các dòng sản phẩm, chúng ta cần hiểu van cầu chì là thiết bị hoạt động dựa trên cơ chế nhiệt. Khi nhiệt độ luồng khí tăng cao (thường do hỏa hoạn), cầu chì nhiệt sẽ tan chảy, giải phóng lò xo để đóng sập cánh van lại.
Việc phân loại van không chỉ giúp việc đặt hàng chính xác mà còn đảm bảo:
- Độ bền kết cấu: Mỗi kích thước van cần số lượng cánh và khung tăng cứng khác nhau để chịu được áp suất gió và nhiệt độ cao.
- Hiệu quả ngăn cháy (EI60): Đảm bảo van đạt giới hạn chịu lửa 60 phút (E - Tính toàn vẹn, I - Tính cách nhiệt) theo tiêu chuẩn ISO 10294-2:1999.
- Tối ưu chi phí: Lựa chọn đúng loại van giúp tránh lãng phí vật tư cho công trình.
2. Phân loại van cầu chì theo cấu tạo và kích thước (Tiêu chuẩn VLTC)
Dựa trên Catalog kỹ thuật 2024 của Vật Liệu Toàn Cầu, van cầu chì FD được phân loại chủ yếu dựa trên kích thước chiều rộng (W) và chiều cao (D) của đường ống gió. Việc này quyết định số lượng cánh van (module) cần thiết để đảm bảo vận hành trơn tru.
Dưới đây là 3 dòng van chính:
2.1. Van cầu chì FD đơn cánh (1 Cánh)
Đây là dòng van phổ biến nhất, được sử dụng cho các đường ống gió có kích thước vừa và nhỏ. Kết cấu 1 cánh giúp tối giản hóa cơ khí, giảm thiểu rủi ro kẹt vận hành.
- Phạm vi áp dụng: Dùng cho đường ống có Chiều rộng $W \le 600$ mm và Chiều cao $D \le 1200$ mm.
- Đặc điểm: Sử dụng 01 cánh van duy nhất kết hợp với 01 bộ lò xo và cầu chì nhiệt.
- Ưu điểm: Gọn nhẹ, dễ lắp đặt, chi phí thấp nhất trong các phân khúc.
2.2. Van cầu chì FD hai cánh (2 Cánh)
Khi chiều cao của đường ống gió vượt quá giới hạn chịu lực của một cánh đơn lẻ, chúng tôi sử dụng thiết kế 2 cánh xếp chồng lên nhau để đảm bảo độ cứng vững.
- Phạm vi áp dụng: Dùng cho đường ống có Chiều rộng $W \le 600$ mm nhưng Chiều cao lớn hơn 1200 mm ($D > 1200$ mm).
- Đặc điểm: Thân van được chia thành 2 khoang theo chiều dọc, mỗi khoang chứa 1 cánh van hoạt động độc lập hoặc đồng bộ.
- Lý do kỹ thuật: Nếu làm 1 cánh quá dài (trên 1200mm), cánh van dễ bị cong vênh dưới tác động của nhiệt độ cao, làm mất đi tính toàn vẹn (E) của khả năng ngăn lửa.
2.3. Van cầu chì FD bốn cánh (4 Cánh - Dạng Grid)
Đây là dòng van "khủng long" dành cho các hệ thống thông gió trục chính, nơi có lưu lượng gió cực lớn và kích thước đường ống khổng lồ.
- Phạm vi áp dụng: Dùng cho đường ống có cả Chiều rộng lớn hơn 600 mm ($W > 600$ mm) và Chiều cao lớn hơn 1200 mm ($D > 1200$ mm).
- Đặc điểm: Hệ thống van được cấu tạo như một mạng lưới gồm 4 cánh van nhỏ ghép lại.
- Cơ chế: Kết cấu này giúp chia nhỏ áp lực lên từng cánh van, đảm bảo khi xảy ra hỏa hoạn, tất cả các cánh đều đóng kín khít tuyệt đối mà không bị biến dạng khung.
Lưu ý quan trọng: Dù là loại 1 cánh hay 4 cánh, chiều dài thân van tối thiểu đối với van cầu chì FD luôn phải đạt L = 300mm để đảm bảo không gian cho cánh van xoay chuyển. Kích thước sản xuất nhỏ nhất có thể là 200x200mm.
3. Cấu tạo kỹ thuật chung của các dòng van FD
Dù được phân loại van cầu chì theo kích thước nào, tất cả các sản phẩm của Vật Liệu Toàn Cầu đều tuân thủ một tiêu chuẩn vật liệu nghiêm ngặt để đạt chứng nhận kiểm định.
3.1. Thân van và Khung bao
- Vật liệu: Chế tạo từ tôn mạ kẽm (tole mạ kẽm).
- Độ dày: Lên tới 2.0mm. Đây là độ dày vượt trội so với các loại van phổ thông mỏng manh trên thị trường, giúp khung van không bị sập khi chịu nhiệt độ lò đốt lên tới hàng nghìn độ C.
- Gia cố: Sử dụng các thanh V ốp góc thân van bằng tôn mạ kẽm 30x30x1.5mm để tăng cứng.
3.2. Cánh van công nghệ mới
Điểm khác biệt lớn nhất tạo nên thương hiệu VLTC là cấu tạo cánh van đa lớp:
- Lõi cánh: Được chế tạo từ nhiều lớp gỗ MDF.
- Độ dày: Tổng độ dày gỗ MDF lên tới 25mm.
- Tác dụng: Gỗ MDF kết hợp với thiết kế đặc biệt giúp cánh van có khả năng cách nhiệt cực tốt (Tiêu chí I), ngăn nhiệt truyền từ vùng cháy sang vùng an toàn hiệu quả hơn so với cánh kim loại rỗng.
3.3. Bộ phận kích hoạt nhiệt
- Cầu chì nhiệt: Sử dụng mã B-165F. Đây là linh kiện quyết định độ nhạy của van.
- Lò xo: Lò xo kéo cánh có đường kính 12x1.5mm, đảm bảo lực đóng mạnh và dứt khoát ngay khi cầu chì đứt.
- Gioăng chống cháy: Sử dụng gioăng trương nở kích thước 25x2.0mm bao quanh khung. Khi gặp nhiệt, gioăng này phồng lên bịt kín mọi khe hở.
>>> Xem chi tiết về sản phẩm van cầu chì FD EI60

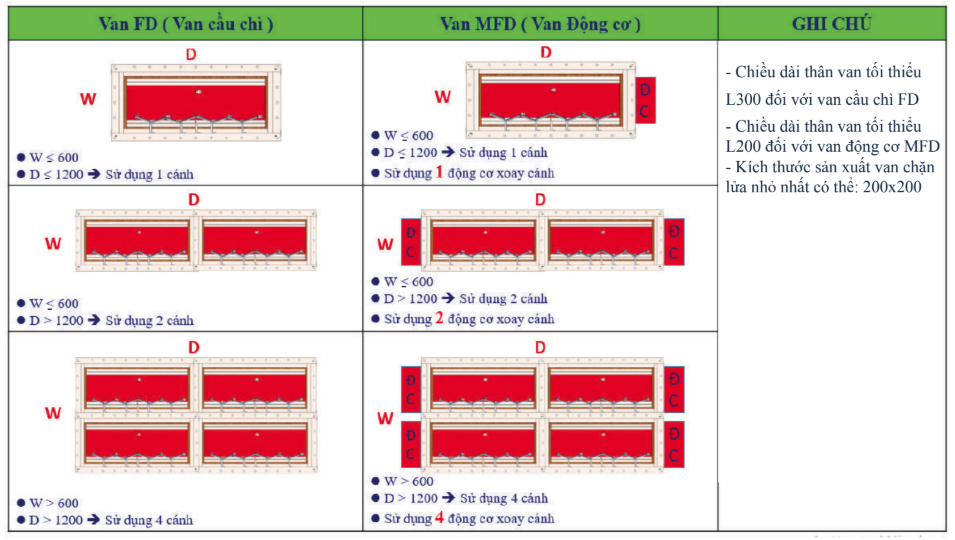

4. So sánh nhanh: Van cầu chì (FD) vs Van động cơ (MFD)
Trong quá trình tìm hiểu phân loại van cầu chì, nhiều khách hàng thường nhầm lẫn với van động cơ. Dưới đây là bảng so sánh nhanh dựa trên catalogue VLTC:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. Ứng dụng thực tế và Chứng nhận chất lượng
Các dòng van cầu chì EI60 sau khi được phân loại và sản xuất sẽ được ứng dụng rộng rãi trong các công trình:
- Lắp đặt trên đường ống gió vuông hoặc gắn tường ngăn cháy.
- Sử dụng tại các vị trí xuyên tường, xuyên sàn để đảm bảo chia nhỏ khoang cháy.
Vật Liệu Toàn Cầu cam kết chất lượng:
- Sản phẩm được cấp Giấy chứng nhận kiểm định phương tiện PCCC (Mẫu PC21) bởi Cục Cảnh sát PCCC và CNCH.
- Quy trình sản xuất đạt chuẩn ISO 9001:2015.
- Đã được lắp đặt tại các dự án lớn như: Nhà máy MOONS' INDUSTRIES (Hải Phòng), Bệnh viện Gia Định (TP.HCM).
6. Kết luận
Việc phân loại van cầu chì chính xác theo kích thước và cấu tạo là bước đầu tiên và quan trọng nhất để thiết kế một hệ thống thông gió an toàn, đạt chuẩn PCCC. Dù là van đơn cánh cho ống nhỏ hay van 4 cánh cho trục chính, sự đồng bộ về vật liệu (tôn mạ kẽm 2.0mm) và công nghệ cánh cách nhiệt MDF của Vật Liệu Toàn Cầu luôn là bảo chứng cho sự an toàn của công trình.
|
|
|
.png)
Nếu bạn đang phân vân chưa biết chọn loại van nào phù hợp với bản vẽ thiết kế, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn chuyên sâu.
