Tiêu chuẩn chất lượng, kiểm định an toàn và bảng thông số kỹ thuật van cầu chì FD

Tác giả: Admin VLTC | Thời gian đọc: 10 phút | Chuyên mục: Kiến Thức

Trong bản vẽ thiết kế hệ thống HVAC (Thông gió và điều hòa không khí) của các công trình hiện đại, van cầu chì FD (Fire Damper) không chỉ là một phụ kiện cơ khí đơn thuần. Nó là "chốt chặn" an ninh, chịu trách nhiệm ngăn khói và lửa lan truyền khi sự cố xảy ra.

Tuy nhiên, với sự thắt chặt của các quy định PCCC mới nhất (đặc biệt là Nghị định 136/2020/NĐ-CP), việc lựa chọn van không còn chỉ dựa vào giá thành. Chủ đầu tư và nhà thầu buộc phải quan tâm hàng đầu đến tiêu chuẩn van cầu chì, giấy tờ kiểm định van cầu chì và sự chính xác của thông số kỹ thuật van.

Vậy một bộ van cầu chì đạt chuẩn EI60 của Vật Liệu Toàn Cầu có cấu tạo chi tiết ra sao? Hồ sơ pháp lý gồm những gì? Hãy cùng chúng tôi phân tích sâu trong bài viết dưới đây.

1. Tiêu chuẩn chất lượng van cầu chì: Thước đo của sự an toàn

Tại Vật Liệu Toàn Cầu, chất lượng không phải là lời nói suông mà được lượng hóa bằng các bộ tiêu chuẩn quốc tế và Việt Nam. Để một sản phẩm van chặn lửa được đưa ra thị trường, nó phải đáp ứng đồng thời hai hệ quy chiếu khắt khe:

1.1. Tiêu chuẩn quản lý chất lượng ISO 9001:2015

Toàn bộ quy trình sản xuất, từ khâu nhập nguyên liệu (tôn mạ kẽm, gỗ MDF, phụ kiện lò xo...) đến khâu gia công và xuất xưởng của Vật Liệu Toàn Cầu đều được giám sát chặt chẽ.

Doanh nghiệp đã được cấp giấy chứng nhận hệ thống quản lý chất lượng ISO 9001:2015 (Số chứng nhận: ISOQ.2830-QMS) . Phạm vi chứng nhận bao gồm sản xuất và kinh doanh các sản phẩm kim loại như ống gió chống cháy, van chặn lửa, cửa gió... . Điều này đảm bảo sự đồng nhất về chất lượng trong mọi lô hàng sản xuất.

1.2. Tiêu chuẩn thử nghiệm chịu lửa (Fire Resistance Tests)

Đây là tiêu chuẩn quan trọng nhất đối với dòng sản phẩm PCCC. Van cầu chì của VLTC được thiết kế và thử nghiệm dựa trên bộ tiêu chuẩn quốc tế ISO 10294 và TCVN 9311:

• ISO 10294-1:1996: Phương pháp thử nghiệm khả năng chịu lửa cho van chặn lửa hệ thống phân phối khí .
• ISO 10294-2:1999: Phân loại, chỉ tiêu và phạm vi áp dụng kết quả thử nghiệm .
• TCVN 9311-1:2012: Thử nghiệm chịu lửa các bộ phận công trình .

2. Kiểm định van cầu chì: Tấm "Hộ chiếu" thông hành cho công trình

Theo quy định hiện hành, để công trình được nghiệm thu PCCC, các thiết bị ngăn cháy phải có tem và giấy chứng nhận kiểm định.

2.1. Giấy chứng nhận của Cục Cảnh sát PCCC và CNCH

Sản phẩm của Công ty Cổ phần Công nghệ Vật liệu Toàn Cầu đã được Cục Cảnh sát PCCC và CNCH (Bộ Công an) cấp Giấy chứng nhận kiểm định phương tiện phòng cháy và chữa cháy (Số 4604/KD-PCCC-PY) .

Chứng nhận này xác nhận phương tiện có thông số kỹ thuật phù hợp với các quy định về PCCC và được phép sử dụng trong lĩnh vực phòng cháy chữa cháy tại Việt Nam .

2.2. Kết quả thử nghiệm thực tế (Test Report)

Trước khi được cấp giấy chứng nhận, mẫu van chặn lửa đã trải qua quá trình đốt mẫu thực tế tại Trung tâm nghiên cứu ứng dụng khoa học kỹ thuật PCCC (Trường Đại học PCCC) .

• Kết quả: Mẫu van đạt giới hạn chịu lửa EI60 (60 phút) .
• Ý nghĩa: Trong vòng 60 phút khi xảy ra hỏa hoạn, van vẫn giữ được tính toàn vẹn (không bị biến dạng hở khe) và tính cách nhiệt (không truyền nhiệt sang mặt bên kia), giúp ngăn chặn lửa và khói hiệu quả.

>>> Tìm hiểu thêm tổng quan về Van chặn lửa cầu chì FD.

3. Bảng thông số kỹ thuật van cầu chì FD chi tiết

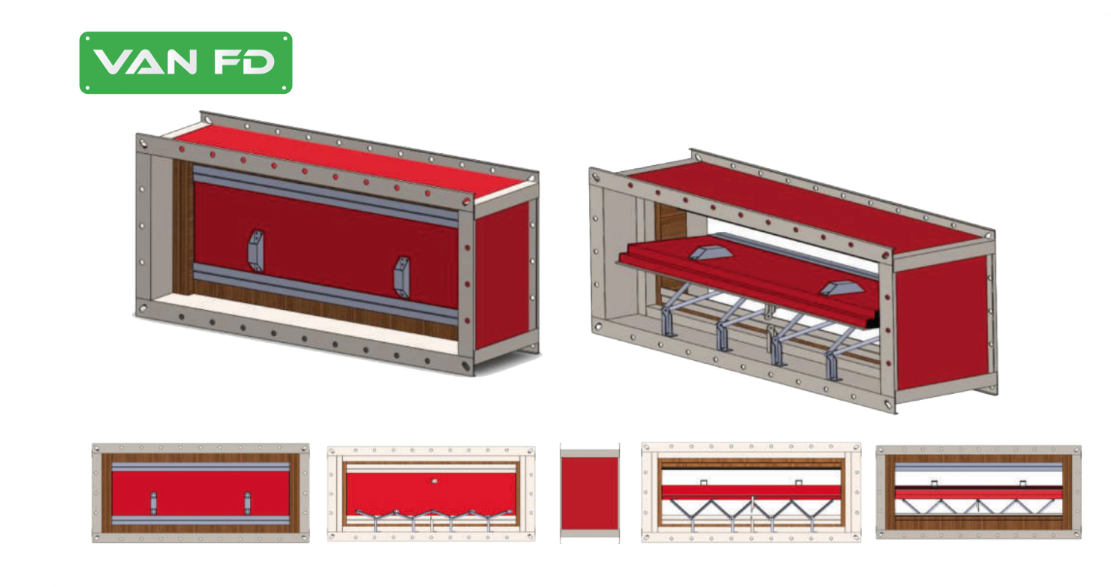

Để đạt được giới hạn chịu lửa EI60 kể trên, thông số kỹ thuật van được Vật Liệu Toàn Cầu tối ưu hóa với các vật liệu chịu nhiệt cao cấp. Dưới đây là bảng cấu tạo chi tiết "giải phẫu" một bộ van FD:

4. Phân loại kỹ thuật và quy cách lắp đặt

Không có một loại van nào lắp vừa cho tất cả đường ống. Dựa trên kích thước (W - Rộng, D - Cao), Vật Liệu Toàn Cầu thiết kế các module van khác nhau để đảm bảo độ bền cơ học.

4.1. Quy định về kích thước sản xuất

• Chiều dài thân van tối thiểu (L): Đối với van cầu chì FD, chiều dài thân van tối thiểu phải là 300mm (L300) để đảm bảo không gian cho cánh van xoay .
• Kích thước nhỏ nhất: Có thể sản xuất van nhỏ nhất với kích thước 200x200mm .

4.2. Phân loại theo số lượng cánh van

Để đảm bảo cánh van không bị quá nặng hoặc cong vênh, số lượng cánh được quy định như sau:

• Van 1 cánh: Dùng cho ống gió có Chiều rộng (W) $\le$ 600mm và Chiều cao (D) $\le$ 1200mm .
• Van 2 cánh: Dùng cho ống gió có Chiều rộng (W) $\le$ 600mm nhưng Chiều cao (D) > 1200mm. Lúc này van được chia thành 2 tầng cánh xếp chồng .
• Van 4 cánh: Dùng cho ống gió lớn với Chiều rộng (W) > 600mm và Chiều cao (D) > 1200mm. Kết cấu dạng lưới 4 ô giúp chia nhỏ áp lực .

5. Tại sao thông số kỹ thuật chuẩn lại quan trọng khi nghiệm thu?

Trong quá trình thi công thực tế tại các dự án như Nhà máy MOONS' INDUSTRIES (Hải Phòng) hay Bệnh viện Gia Định (TP.HCM) , việc tuân thủ thông số kỹ thuật van là yếu tố sống còn.

1. Đồng bộ với hồ sơ thẩm duyệt: Thông số trên van thực tế (độ dày tole 2.0mm, cánh MDF...) phải khớp 100% với hồ sơ thiết kế PCCC đã được thẩm duyệt . Nếu sai lệch, công trình sẽ không được nghiệm thu.
2. Đảm bảo khả năng vận hành: Các chi tiết như lò xo đường kính 12x1.5mm được tính toán kỹ lưỡng để thắng được lực ma sát và áp suất gió, đảm bảo van đóng kín ngay lập tức. Nếu dùng vật liệu rẻ tiền sai thông số, van có thể bị kẹt khi có cháy.
3. Độ bền theo thời gian: Với lớp vỏ mạ kẽm dày 2.0mm , van cầu chì của VLTC có khả năng chống ăn mòn tốt, bền bỉ trong môi trường khí hậu nóng ẩm, giảm chi phí bảo trì cho chủ đầu tư.

>>> Tham khảo thêm Các hệ thống van chặn lửa của chúng tôi.

6. Kết luận

Việc nắm rõ tiêu chuẩn van cầu chì, quy trình kiểm định van cầu chì và bảng thông số kỹ thuật van chi tiết không chỉ giúp chủ đầu tư an tâm về pháp lý mà còn bảo vệ an toàn tính mạng cho người sử dụng công trình.

Sản phẩm Van chặn lửa cầu chì FD của Vật Liệu Toàn Cầu với chứng nhận EI60, thân van dày 2.0mm và công nghệ cánh MDF cách nhiệt chính là lời giải hoàn hảo cho bài toán chất lượng và an toàn.
