Trong hệ thống phòng cháy chữa cháy (PCCC) của các tòa nhà cao tầng hay nhà xưởng công nghiệp, việc ngăn chặn sự lan truyền của khói và lửa qua đường ống thông gió là yếu tố sống còn. Một trong những thiết bị đóng vai trò "người gác cổng" thầm lặng nhưng cực kỳ quan trọng chính là van cầu chì (hay còn gọi là Van chặn lửa cầu chì FD).
Vậy thực chất van cầu chì là gì? Tại sao thiết bị này lại là tiêu chuẩn bắt buộc trong thi công cơ điện? Hãy cùng Vật Liệu Toàn Cầu (VLTC) – Đơn vị tiên phong về vật liệu chống cháy – giải mã chi tiết về cấu tạo và nguyên lý hoạt động của thiết bị này qua bài viết dưới đây.
1. Van cầu chì là gì?
Van cầu chì, tên kỹ thuật là Van chặn lửa FD (Fire Damper), là một thiết bị cơ khí được lắp đặt trên hệ thống đường ống gió (ống gió vuông hoặc gắn tường). Chức năng chính của nó là tự động đóng lại khi nhiệt độ luồng khí vượt quá mức cho phép (thường xảy ra khi có hỏa hoạn), từ đó ngăn chặn ngọn lửa và khói độc lan từ khu vực này sang khu vực khác thông qua đường ống.
Tại Vật Liệu Toàn Cầu, dòng van này được thiết kế theo tiêu chuẩn cách nhiệt, sử dụng cơ cấu đóng mở bằng cần gạt cơ kết hợp với cầu chì nhiệt, đảm bảo khả năng vận hành chính xác và bền bỉ.

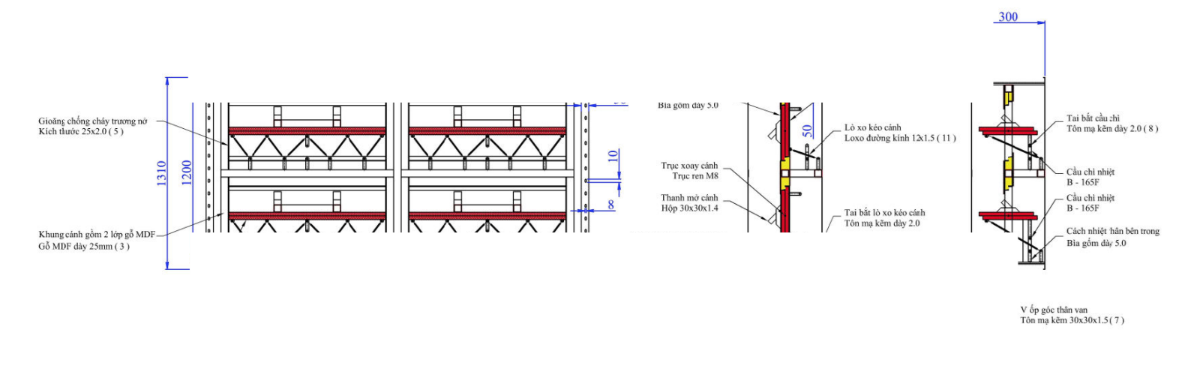

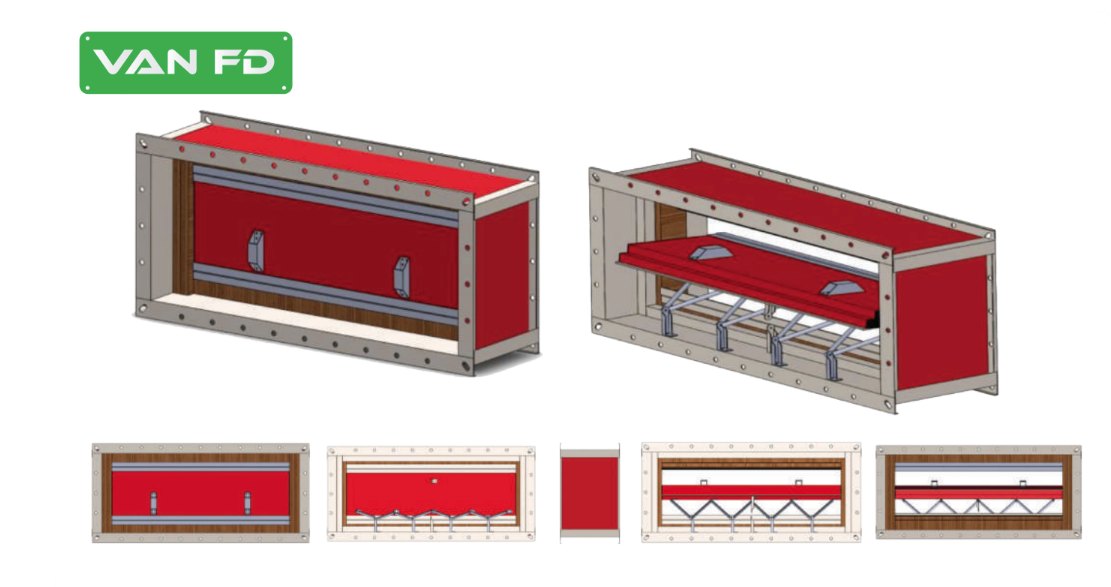

2. Cấu tạo chi tiết của van cầu chì FD Vật Liệu Toàn Cầu
Khác với các loại van thông thường trên thị trường, cấu tạo van cầu chì thương hiệu VLTC được tối ưu hóa từ những vật liệu chất lượng cao, đảm bảo đạt chuẩn kiểm định PCCC khắt khe nhất (như tiêu chuẩn ISO 10294:1996).
Một bộ van hoàn chỉnh bao gồm các thành phần chính sau:
2.1. Thân van (Valve Body)
Thân van được gia công chắc chắn từ tôn mạ kẽm (tole mạ kẽm) với độ dày tiêu chuẩn là 2.0mm. Độ dày này giúp khung van chịu được áp lực lớn và không bị biến dạng dưới tác động nhiệt độ cao trong thời gian dài. Các thanh nẹp và ốp góc cũng được làm từ tôn mạ kẽm dày để tăng cường độ cứng vững.
2.2. Cánh van và Khung cánh (Blade & Frame)
Đây là điểm đặc biệt trong công nghệ sản xuất của Vật Liệu Toàn Cầu. Thay vì chỉ sử dụng kim loại đơn thuần, phần khung cánh và cánh van được chế tạo từ nhiều lớp gỗ MDF kết hợp (độ dày gỗ MDF lên tới 25mm). Cấu trúc này giúp tăng khả năng cách nhiệt, ngăn cản sự truyền nhiệt trực tiếp qua cánh van tốt hơn so với cánh kim loại mỏng.
2.3. Lớp cách nhiệt (Insulation)
Để đạt được giới hạn chịu lửa (như EI60), bên trong thân van và cánh van được tích hợp các lớp vật liệu cách nhiệt chuyên dụng:
- Bìa gốm (Ceramic Fiber Board): Độ dày 5.0mm, được lót bên trong để ngăn nhiệt lượng truyền qua thân.
- Tấm thạch cao (Gypsum Board): Một số chi tiết sử dụng thạch cao Knauf dày 15.9mm để gia cố khả năng chống cháy.
2.4. Hệ thống cầu chì và lò xo (Fuse & Spring)
Đây là "trái tim" của nguyên lý hoạt động:
- Cầu chì nhiệt (Thermal Fuse): Sử dụng loại B-165F. Cầu chì này giữ vai trò là chốt hãm, giữ cánh van ở trạng thái mở trong điều kiện bình thường.
- Lò xo (Spring): Lò xo đường kính 12x1.5mm luôn ở trạng thái nén (tích năng lượng) khi van mở. Nó cung cấp lực đẩy mạnh mẽ để đóng cánh van ngay lập tức khi cầu chì tan chảy.
2.5. Gioăng chống cháy (Intumescent Seal)
Để đảm bảo khói độc không lọt qua khe hở khi van đóng, VLTC trang bị gioăng chống cháy trương nở kích thước 25x2.0mm bao quanh khung cánh. Khi gặp nhiệt độ cao, gioăng này sẽ phồng lên, bịt kín mọi khe hở nhỏ nhất.
3. Nguyên lý hoạt động của van cầu chì
Nguyên lý hoạt động của van chặn lửa FD rất đơn giản nhưng mang lại hiệu quả an toàn tuyệt đối nhờ tính chất cơ học thuần túy, không phụ thuộc vào nguồn điện:
- Trạng thái bình thường (Mở): Cánh van được giữ ở vị trí mở song song với luồng khí nhờ liên kết của cầu chì nhiệt. Gió lưu thông bình thường qua ống gió.
- Khi có hỏa hoạn (Đóng): Khi luồng khí nóng đi qua đường ống và nhiệt độ đạt đến ngưỡng nóng chảy của cầu chì (ví dụ 72°C - 74°C tùy loại cầu chì B-165F thiết lập), cầu chì sẽ tự động tan chảy và đứt gãy.
- Cơ chế khóa: Ngay khi cầu chì đứt, mất đi chốt giữ, lực đàn hồi của lò xo sẽ bung ra, đẩy cánh van xoay trục và đóng chặt lại ngay lập tức.
- Ngăn chặn: Cánh van đóng kín kết hợp với gioăng trương nở sẽ ngăn chặn hoàn toàn ngọn lửa và khói độc lan sang khu vực khác, cô lập đám cháy cục bộ.
Tìm hiểu thêm về Các loại van chặn lửa.
4. Phân loại và thông số kích thước kỹ thuật
Tùy thuộc vào kích thước đường ống gió (Chiều rộng W và Chiều cao D), Vật Liệu Toàn Cầu cung cấp các cấu hình van phù hợp để đảm bảo độ bền kết cấu.
- Chiều dài thân van tối thiểu: L = 300mm đối với van cầu chì FD.
- Kích thước sản xuất nhỏ nhất: 200x200mm.
Bảng phân loại số lượng cánh van theo kích thước:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. Ứng dụng của van cầu chì trong công trình
Nhờ khả năng vận hành độc lập không cần điện và chi phí hợp lý, ứng dụng của van cầu chì FD rất phổ biến:
- Lắp đặt trên đường ống gió: Tại các vị trí đường ống xuyên qua tường ngăn cháy hoặc sàn ngăn cháy để đảm bảo tính toàn vẹn của khoang cháy.
- Lắp đặt tại các lỗ mở: Các vị trí đầu ống hút khói hoặc cấp khí tươi.
- Công trình áp dụng: Nhà máy công nghiệp, tòa nhà văn phòng, chung cư cao tầng, bệnh viện, trung tâm thương mại...
Một số dự án tiêu biểu đã sử dụng sản phẩm van ngăn cháy của Vật Liệu Toàn Cầu có thể kể đến như: Nhà máy MOONS' INDUSTRIES (Hải Phòng), Bệnh viện phục hồi chức năng (TP.HCM), Nhà máy SRITHAI (Bắc Ninh)....
6. Tại sao nên chọn Van cầu chì FD của Vật Liệu Toàn Cầu?
Giữa thị trường vật liệu PCCC đa dạng, sản phẩm của Công ty Cổ phần Công nghệ Vật liệu Toàn Cầu khẳng định vị thế nhờ các chứng nhận uy tín và chất lượng vượt trội:
- Đạt chuẩn kiểm định PCCC: Sản phẩm đã được cấp Giấy chứng nhận kiểm định phương tiện PCCC bởi Cục Cảnh sát PCCC và CNCH (Bộ Công an). Kết quả thử nghiệm đạt giới hạn chịu lửa EI60 (60 phút) theo tiêu chuẩn ISO 10294-2:1999.
- Quy trình sản xuất ISO: Hệ thống quản lý chất lượng đạt chuẩn ISO 9001:2015, đảm bảo sự đồng bộ và chính xác trong từng sản phẩm.
- Mạng lưới phân phối rộng khắp: Với trụ sở tại Hà Nội và các văn phòng giao dịch tại TP.HCM, Cần Thơ, chúng tôi cam kết tiến độ giao hàng và bảo hành nhanh chóng cho mọi công trình trên toàn quốc.
Kết luận
Van cầu chì không chỉ là một phụ kiện ống gió, nó là lá chắn bảo vệ an toàn tính mạng và tài sản khi có hỏa hoạn. Hiểu rõ về cấu tạo van cầu chì và nguyên lý hoạt động giúp chủ đầu tư và nhà thầu đưa ra lựa chọn chính xác cho hệ thống cơ điện của mình.
Với cam kết "Tiên phong vật liệu chống cháy", Vật Liệu Toàn Cầu tự hào mang đến giải pháp van FD đạt chuẩn, an toàn và bền bỉ.
